1、山西朔州怀仁新家园110kV变电站新建工程（土建工程）电缆沟道施工方案一、 编制依据建筑工程施工质量验收统一标准 （GB50300-2013）建筑地基基础工程施工质量验收规范 （GB50202-2002）砌体结构工程施工质量验收规范 （GB50203-2011）混凝土结构工程施工质量验收规范 （GB502042015）混凝土质量控制标准 (GB50164-2011)输变电工程安全质量过程控制数码照片管理工作要求基建安质201656国家电网公司电力安全工作规程（电网建设部分）（国家电网安质（2016）212）国家电网公司输变电工程标准工艺管理办法（国网（基建/3）186-2015）国家电网公司基

2、建质量管理规定 (国网（基建/2）112-2015)二、 工程概况（1）电缆沟选型：配电装置区不设置电缆支沟，采用电缆埋管；本站主电缆沟宽采用800mm、1000mm、1200mm。有利于盖板的标准化制作。（2）电缆沟构造：沟深1000mm的电缆沟采用砖砌体结构，沟壁内抹防水砂浆，砌体沟体顶部设置预制压顶。沟深1000mm或离路边距离1000mm时，沟体采用现浇混凝土沟体；电缆沟沟壁高出场地地坪100mm。且每隔一定距离设置过水槽。穿越道路时采用现浇钢筋混凝土电缆暗沟。序号名 称单 位数 量备注1站内主电缆沟长度m160800*8001101000*10002配电室内主电缆沟长度m100120

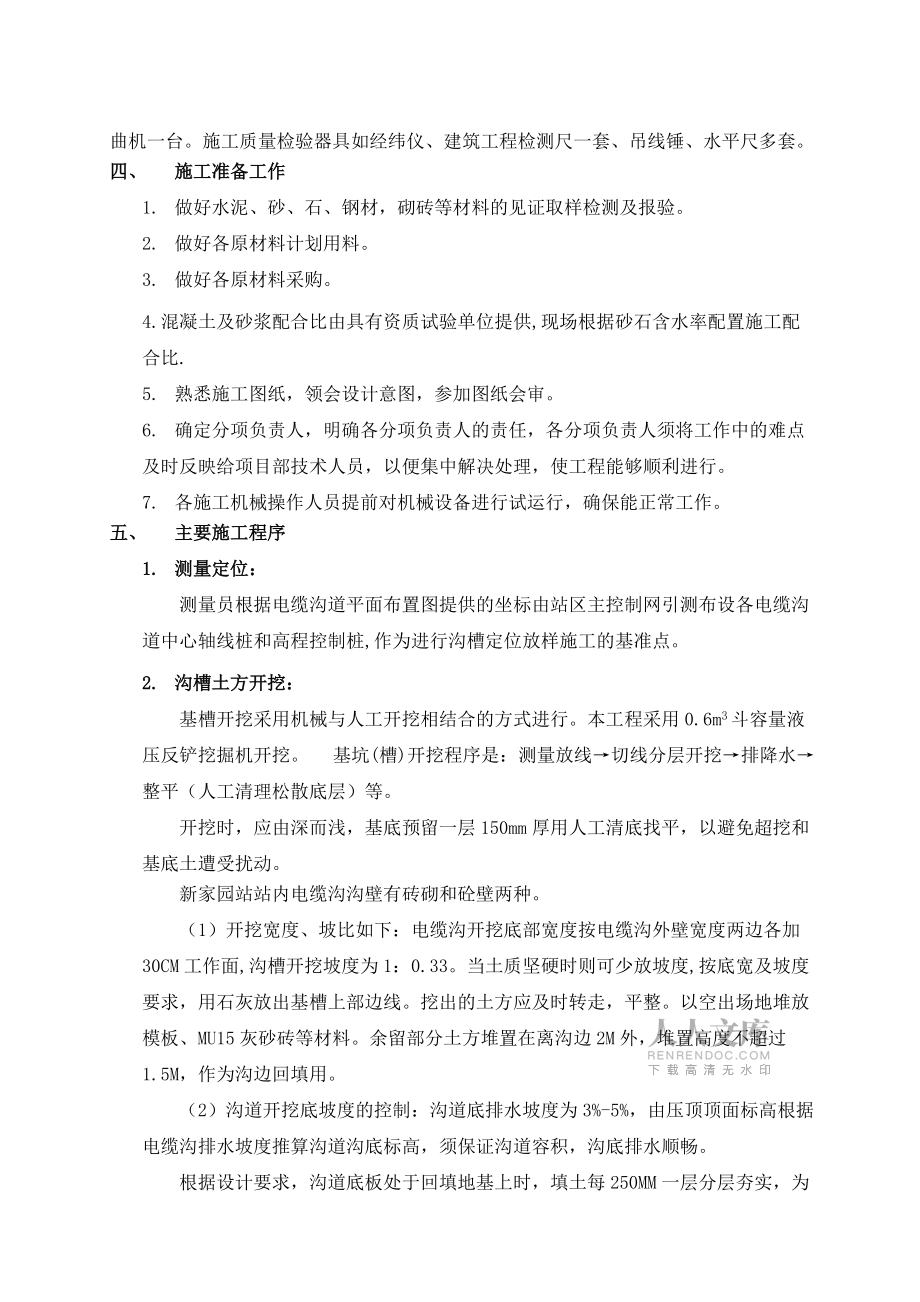

3、0*120040800*80060600*600三、 人员机械安排班组人员：全站电缆沟道的施工安排普工6人，泥工2人，木工2人，钢筋工2人负责；机械：挖机一部、手推翻斗车五部、插入式振动棒四台、钢筋调直机一台、钢筋弯曲机一台。施工质量检验器具如经纬仪、建筑工程检测尺一套、吊线锤、水平尺多套。四、 施工准备工作1. 做好水泥、砂、石、钢材，砌砖等材料的见证取样检测及报验。2. 做好各原材料计划用料。3. 做好各原材料采购。4.混凝土及砂浆配合比由具有资质试验单位提供,现场根据砂石含水率配置施工配合比.5. 熟悉施工图纸，领会设计意图，参加图纸会审。6. 确定分项负责人，明确各分项负责人的责任，各

4、分项负责人须将工作中的难点及时反映给项目部技术人员，以便集中解决处理，使工程能够顺利进行。7. 各施工机械操作人员提前对机械设备进行试运行，确保能正常工作。五、 主要施工程序1. 测量定位：测量员根据电缆沟道平面布置图提供的坐标由站区主控制网引测布设各电缆沟道中心轴线桩和高程控制桩,作为进行沟槽定位放样施工的基准点。2. 沟槽土方开挖：基槽开挖采用机械与人工开挖相结合的方式进行。本工程采用0.6m3斗容量液压反铲挖掘机开挖。 基坑(槽)开挖程序是：测量放线切线分层开挖排降水整平（人工清理松散底层）等。开挖时，应由深而浅，基底预留一层150mm厚用人工清底找平，以避免超挖和基底土遭受扰动。新家园

5、站站内电缆沟沟壁有砖砌和砼壁两种。（1）开挖宽度、坡比如下：电缆沟开挖底部宽度按电缆沟外壁宽度两边各加30CM工作面,沟槽开挖坡度为1：0.33。当土质坚硬时则可少放坡度,按底宽及坡度要求，用石灰放出基槽上部边线。挖出的土方应及时转走，平整。以空出场地堆放模板、MU15灰砂砖等材料。余留部分土方堆置在离沟边2M外，堆置高度不超过1.5M，作为沟边回填用。（2）沟道开挖底坡度的控制：沟道底排水坡度为3%-5%，由压顶顶面标高根据电缆沟排水坡度推算沟道沟底标高，须保证沟道容积，沟底排水顺畅。根据设计要求，沟道底板处于回填地基上时，填土每250MM一层分层夯实，为保证沟道质量，基底下填土深度大于1M

6、处在沟道底部做级配碎石垫层，厚250MM，并用打夯机夯实。3. 砖砌电缆沟1）电缆沟砌筑：电缆沟砌体采用MU15灰砂砖，M10水泥砂浆砌筑，沟壁均为240厚，砌筑电缆沟时，砖须提前进行浇水湿润，根据沟道中心线在垫层上弹出砌筑沟壁的位置，设立皮数杆，拉10m通线进行控制。沟壁砌筑采取“三一”砌法，上下错缝，内外搓接，灰缝应横平竖直，厚薄均匀，水平灰缝应控制在8-12mm范围之内，具体数值由皮数杆确定。水平灰缝的砂浆饱满度不得小于80%，竖向灰缝不得出现通缝，砌体的转角处应同时砌筑，施工过程中应随时检查砖壁砌筑平整度和垂直度，按设计要求埋设18钢筋，上下两排钢筋要求在同一垂直线上。并按规范要求制作

7、砂浆试块及时送验。以检测砌筑砂浆的强度。电缆沟施工按伸缩缝及沉降缝位置进行分段，伸缩缝按挖方区15M一段。沉降缝设置在土层变化较大处以及断面变化处，过公路沟道两侧，砖沟及混凝土沟之间以及沟道与建筑物连接点处。2）粉刷工程电缆沟壁沟底采用15mm厚1：2.5防水水泥砂浆粉刷，沟底按3%-5%坡度作斜坡并在低侧设置排水沟槽。基层处理，清除砌体表面的附着物，并洒水湿润，以增强抹灰层与墙体的附着力；抹灰面前先进行检查沟壁的平整度、垂直度，并进行标筋设置，整平后进行抹灰，并用刮尺刮平，最后用铁抹将砂浆表面收光压平。4. 钢筋混凝土电缆沟1）模板工程现浇钢筋混凝土电缆沟壁均为240厚，沟壁混凝土标号为C3

8、0，垫层混凝土标号为C15。本电缆沟工程要求为清水混凝土效果。沟壁模板采用16厚木夹板，背面按间距500拼装6080方木料，以增加面板的整体强度，支撑系统采取483.5脚手架专用钢管，用扣件连接。同段沟两边沟壁同时组立模板,便于支撑,沟壁模按引测到垫层上的定位轴线初定位拼装好后，两侧带通线调整，调直。沟壁模板两边用钢管对夹，用铁丝对拉，两沟壁之间用短钢管通过扣件连接对撑,使两侧模板，定位牢固，符合沟壁厚度不变形。再使用钢管通过扣件拼接支撑到基槽边坡上，距离短的部位用6080方木支撑，支撑间距水平为50cm、垂直为40cm；为保证表面平整，无接槎痕迹及漏浆现象，定型模板每边均用整块板，纵向接头处

9、采用胶带粘贴，确保混凝土基础表面保持平整。满足清水混凝土效果。立模前，应先将模板上的杂物清理干净，然后在模板上均匀地涂抹一层脱模剂，然后置于阴凉处晾干。涂抹脱模剂的模板晾干后方能使用。边坡土质必须稳定坚实，为保证电缆沟混凝土浇筑不变形，移位，支撑到基土上的钢管或方木底部均要再铺垫木板，以确保其支撑承载力。模板组立完成后，需重新通过轴线定位桩带线检查，复测标高,须确保定位准确无误。经监理工程师检测确认后，才可进行混凝土浇筑工作。电缆沟施工按伸缩缝及沉降缝位置进行分段，伸缩缝按挖方区15M一段，填方区为9M。沉降缝设置在土层变化较大处以及断面变化处，过公路沟道两侧，砖沟及混凝土沟之间以及沟道与建筑

10、物连接点处。2）钢筋工程及预埋铁件电缆沟钢筋提前按照要求在钢筋加工区进行加工，钢筋放样、下料要精确，先裁切长料，后拼接短料，钢筋连接采取绑扎，但须符合接头错开1.3Ll以上，接头面积百分率不超过50%，加工成型的钢筋分类堆放并挂牌，标明规格、品种及使用部位。严格按施工图和施工规范绑扎固定钢筋，全数点位绑扎，绑扎方位交错进行，确保钢筋骨架牢固稳定。箍筋弯钩的弯折角度为135°平直部分长度为10d，箍筋绑扎接头位置相互错开。电缆支架固定钢筋在模板固定好后，严格按图纸尺寸在内模上按12钢筋直径钻洞埋设，要求埋设牢固，出板面一致，并上下垂直在一条线上。底板钢筋绑扎在混凝土垫层上进行，绑扎要牢

11、固，弯头要朝上，按设计要求，预先做好同基础标号35 mm厚钢筋保护层混凝土垫块，以控制钢筋的保护层厚度，确保其几何尺寸符合设计要求。钢筋安装好后，对受力钢筋的品种，级别规格和数量是否符合设计要求和规范规定进行检查，做好隐蔽工程记录。并请有关各方签字确认。 3)混凝土工程 电缆沟底垫层为C10素混凝土；沟底板及沟壁为C30混凝土，电缆沟施工过程中，混凝土浇筑分层连续进行，一次成型，不留水平施工缝。各层间互相衔接，先浇筑下层60CM高，后浇筑上层60CM高，振动上层时，振动棒应插入到下层，使上下连接不断层。混凝土的震捣在振动棒的作用半径内依次向前推进，要求均匀密实。振动器应快插慢拔，插点要均匀排列
