应用介绍

acadkit是一款基于AutoCAD平台打造的vba运行工具。旨在在制图中可提供一些便捷功能，可大大提高制图效率。acadkit插件安装简单，支持建立工具栏按钮或者面板按钮，当需要使用时，直接调用即可生效。

【功能特点】

在CAD内，利用VBA编写的小程序，只要你按我绘制的明细栏，按我规划的零件命名规则，编写明细栏，就可以轻松完成明细栏的重量计算。

本程序收录了常用的型钢：工、角、槽、H钢，任意尺寸的圆钢、管、扁钢，任意厚度板材：圆板、方板、梯形板、环形板，常用联接件：螺栓、螺母、垫卷等。

另外如有特殊需要，还可定制增加专用材料件计算。

本程序的使用非常简单，只需要在本图纸文件中附的明细栏，按已有的格式制编写明细栏，然后按图中说明启动本程序计算即可。

注：本程序运行需CAD装有VBA（和Lisp差不多的一种解释程序内嵌在CAD内，不懂可网上搜索），低版本的CAD内含VBA，高版本的CAD不再附带，需单独下载安装。

【安装教程】

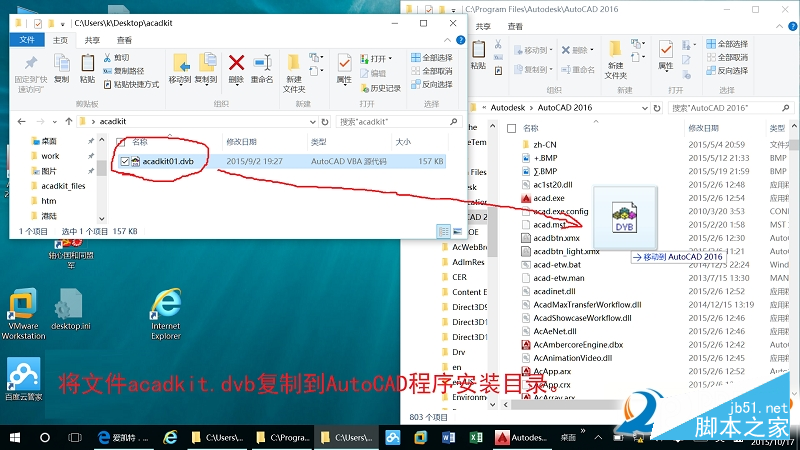

1、复制到AutoCAD程序安装目录：

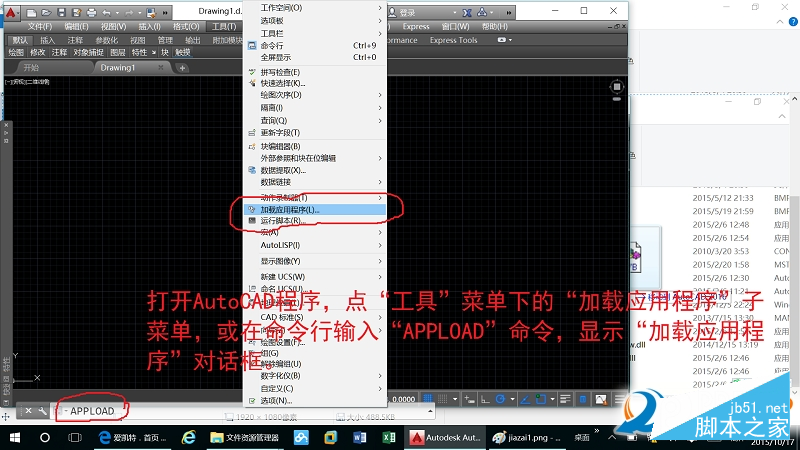

2、打开AutoCAD程序，点“工具”菜单下的“加载应用程序”子菜单，或在命令行输入“APPLOAD”命令，显示“加载应用程序”对话框：

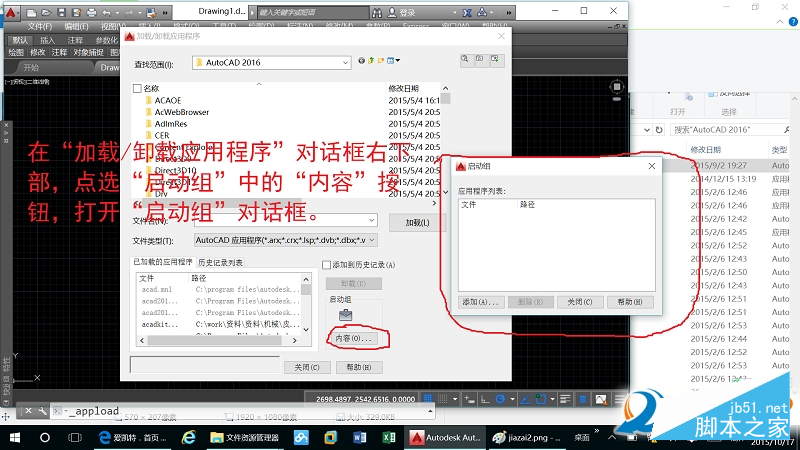

3、在“加载/卸载应用程序”对话框右下部，点选“启动组”中的“内容”按钮，打开“启动组”对话框：

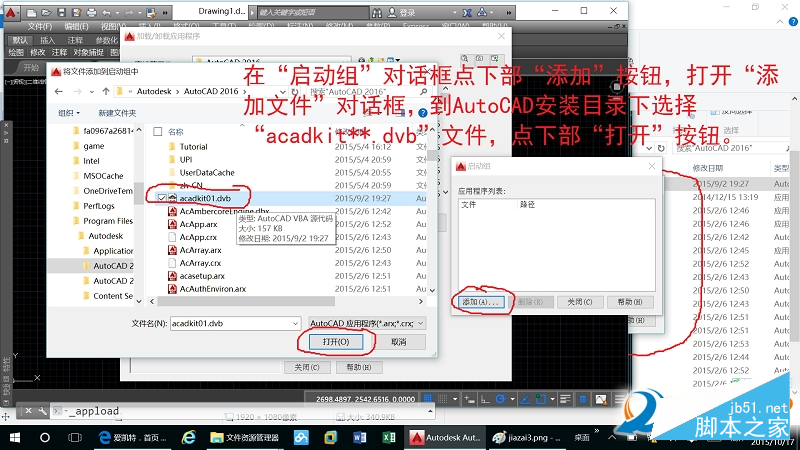

4、在“启动组”对话框点下部“添加”按钮，打开“添加文件”对话框，到AutoCAD安装目录下选择“acadkit**.dvb”文件，点下部“打开”按钮。

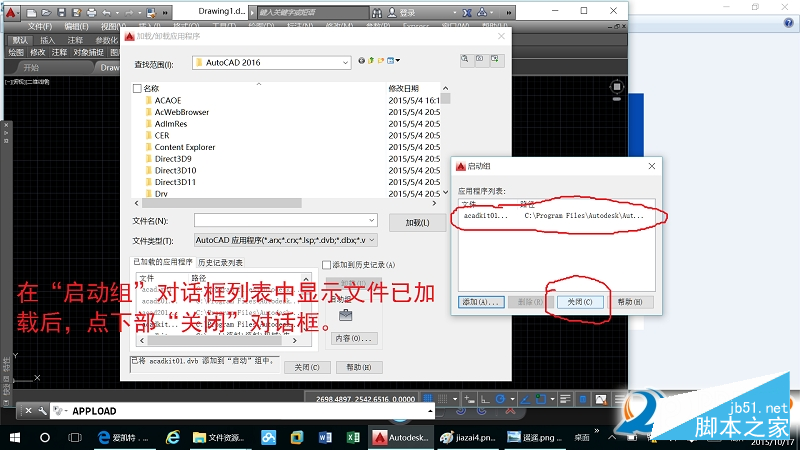

5、在“启动组”对话框列表中显示文件已加载后，点下部“关闭”对话框：

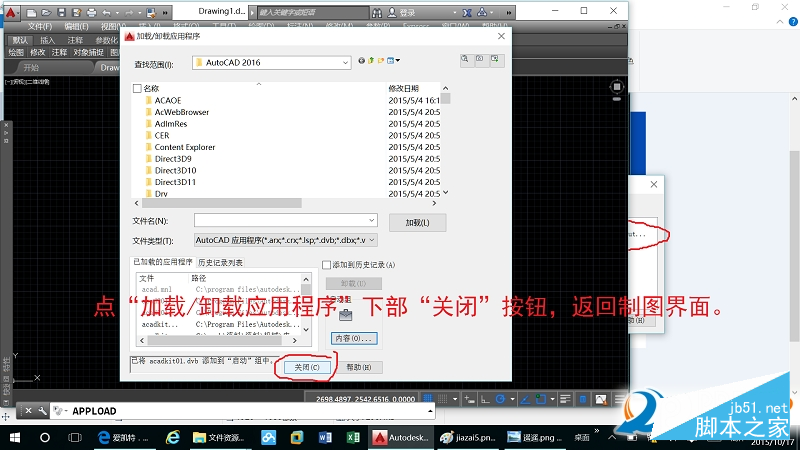

6、点“加载/卸载应用程序”下部“关闭”按钮，返回制图界面：

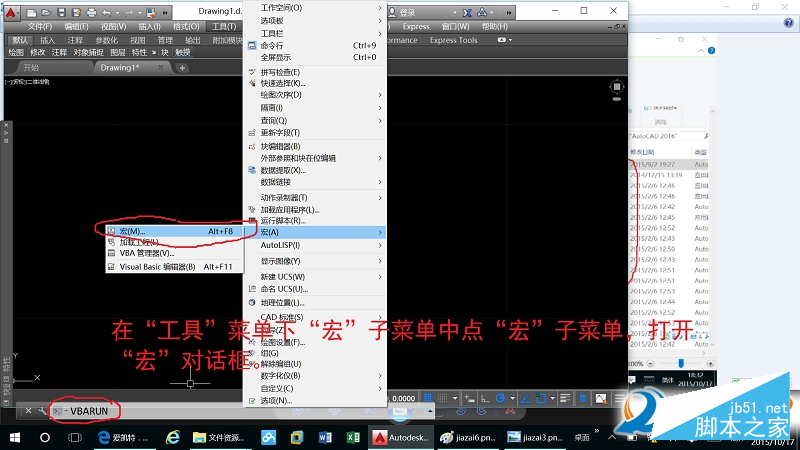

7、在“工具”菜单下“宏”子菜单中点“宏”子菜单，打开“宏”对话框：

注：如不能打开“宏”对话框，而显示VBA未安装，请参见“重点问题解答中的VBA未安装解决方法！

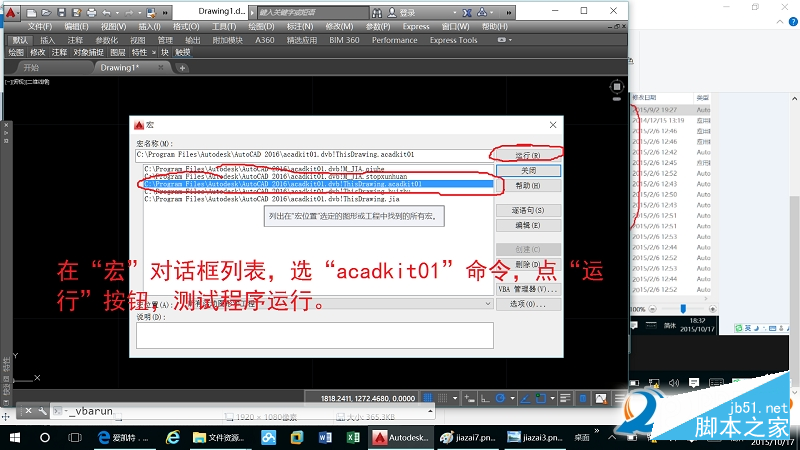

8、在“宏”对话框列表，选“acadkit01”命令，点“运行”按钮，测试程序运行：

acadkit(爱凯特)使用说明

问题：在用acadkit工具时，如程序未正常退出，尤其是求和时，选“把计算结果替换图中某个数”时，强制取消，选择对象有可能变成单选，即：圈选变成点选。

解决方法是：重设选择变量，在命令行输入“pickauto”设值为“1”。
