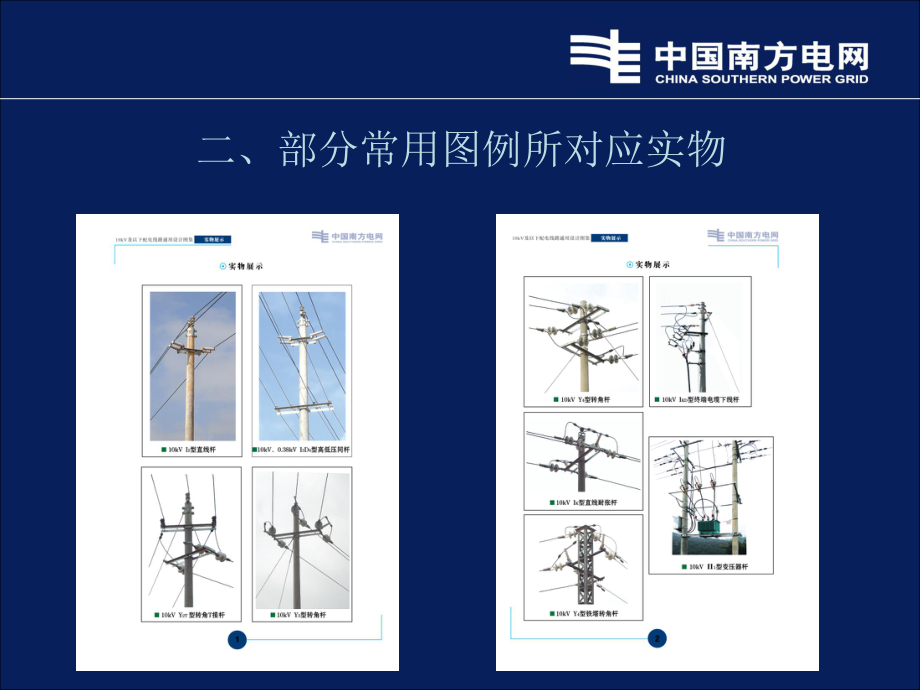

1、10kV及以下线路图纸及绘制工程建设部2010年8月一、10kV及以下线路设计图例二、部分常用图例所对应实物二、部分常用图例所对应实物二、部分常用图例所对应实物二、部分常用图例所对应实物三、10kV及下线路常用的图纸 （一）、10kV系统一次接线图； （二）、断面图（线路平断面排杆定位图）； （三）、线路平面图（路径走向图）； （四）、电表箱安装定置图； （五）、地理接线图。u以上图纸大部分都采用AutoCAD软件绘制，因各公司相关部门数据采集需要不同，图纸中所使用图例及绘图要求也不相同，在绘制图纸时应根据相应部门要求选择。（一）、10kV系统一次接线图 应用范围：两图三表管理、线损分析软件、

2、供电可靠性管理软件。 图纸内容：所绘制10kV线路电源点及名称、开关及编号，线路真空断路器、跌落式熔断器及编号，线路T接点、T接点杆塔号，各段线路型号、长度，分支线名称，配电变压器、名称、型号、容量、产权类型（公变、私变、趸售），高压计量装置。u线损分析软件、供电可靠性管理软件中所用图纸使用相应系统设计软件绘制，不使用AutoCAD软件绘制。（二）、断面图（线路平断面排杆定位图） 应用范围：10kV主干线路施工设计、竣工资料。 图纸内容：架空线的平断面图包括：线路的断面各点标高及塔位标高、线路的平面情况、平面上交叉跨越点及交叉角、线路里程、杆塔型式及档距、代表档距等。（三）、线路平面图（路径走

3、向图） 应用范围：两图三表管理，10kV、400V/220V线路施工设计、竣工资料。 1、两图三表管理（线路平面图） 图纸内容：自所绘制线路电源点/配电变压器至线路终端杆塔间的电源点及名称、开关及编号，线路真空断路器、跌落式熔断器及编号，每基杆塔杆高、杆号、档距、拉线，各段线路导线型号、长度，分支线名称，配电变压器、名称、型号、容量、产权类型，高压计量装置，交叉跨越，电表箱。（三）、线路平面图（路径走向图） 2、 10kV、400V/220V线路工程施工设计、竣工资料（路径走向图） 图纸内容：自所绘制线路起始杆塔/配电变压器至线路终端杆塔间的每基杆塔（杆高、杆号、档距、拉线），配电变压器（名称

4、、型号、容量）、JP柜容量、交叉跨越、线路重复接地系统。 10kV线路T接点两侧各一基杆塔（线路名称、导线型号、杆高、杆号）。（四）、电表箱安装定置图 应用范围： 400V/220V线路工程施工设计、竣工资料 图纸内容：自所绘制台区配电变压器至线路终端杆塔间的每基杆塔（杆高、杆号、档距、拉线），配电变压器（名称、型号、容量）、JP柜容量、交叉跨越、线路重复接地系统、电表箱。u如只有线路工程而无户表工程 ，则电表箱安装定置图不需绘制。（五）、地理接线图 应用范围：线路规划、施工设计、竣工资料 图纸内容：在原有地理图上绘制电源点（发电厂、变电站）、10kV线路走向、配电变压器（型号、容量）、台区名

5、称。u所绘制线路电压等级、地理图选择根据规划和制图要求确定。四、AutoCAD 2007基础操作 （一）、AutoCAD 2007软件及操作界面 （二）、基本操作 （三）、图层管理与绘图控制 （四）、绘制简单二维图形对象 （五）、使用修改命令编辑对象 （六）、图案填充 （七）、创建文字 （八）、绘制图纸（一）、软件及操作界面 1、启动软件： a、从桌面快捷方式启动； b、“开始”菜单； C、通过已有CAD图纸文件，CAD文件格式扩展名为 .DWG。 中文版AutoCAD 2007提供了“AutoCAD经典”和“三维建模”两种工作空间模式。 “三维建模”为三维空间绘制使用，绘制线路图纸采用“Au

6、toCAD经典”工作空间。 2、操作界面：工作空间主要由菜单栏、工具栏、绘图窗口、文本窗口与命令行、状态行等元素组成。 （一）、软件及操作界面 标题栏 工具栏 状态栏 文本窗口 与命令行 工具选项 板 绘图窗口 十字光标 坐标系 模板选项卡和布局选项卡 菜单栏 标准工具栏 （一）、软件及操作界面 2.1 标题栏 标题栏位于应用程序窗口的最上面，用于显示当前正在运行的程序名及文件名等信息，其名称为。单击标题栏右端的按钮，可以最小化、最大化或关闭应用程序窗口。标题栏最左边是应用程序的小图标，单击它将会弹出一个AutoCAD窗口控制下拉菜单，可以执行最小化或最大化窗口、恢复窗口、移动窗口、关闭Aut

7、oCAD等操作。 （一）、软件及操作界面 2.2 菜单栏 菜单栏由“文件”、“编辑”、“视图”等菜单组成，几乎包括了AutoCAD中全部的功能和命令。 工具栏 工具栏是应用程序调用命令的另一种方式，它包含许多由图标表示的命令按钮。在AutoCAD中，系统共提供了二十多个已命名的工具栏。默认情况下，“标准”、“属性”、“绘图”和“修改”等工具栏处于打开状态。 如果要显示当前隐藏的工具栏，可在任意工具栏上右击，此时将弹出一个快捷菜单，通过选择命令可以显示或关闭相应的工具栏。 （一）、软件及操作界面 2.4 绘图窗口 在AutoCAD中，绘图窗口是用户绘图的工作区域，所有的绘图结果都反映在这个窗口中

8、。可以根据需要关闭其周围和里面的各个工具栏，以增大绘图空间。如果图纸比较大，需要查看未显示部分时，可以单击窗口右边与下边滚动条上的箭头，或拖动滚动条上的滑块来移动图纸。 在绘图窗口中除了显示当前的绘图结果外，还显示了当前使用的坐标系类型以及坐标原点、X轴、Y轴、Z轴的方向等。默认情况下，坐标系为世界坐标系(WCS)。 绘图窗口的下方有“模型”和“布局”选项卡，单击其标签可以在模型空间或图纸空间之间来回切换。 （一）、软件及操作界面 文本窗口与命令行 “命令行”窗口位于绘图窗口的底部，用于接收用户输入的命令，并显示AutoCAD提示信息。在AutoCAD 2007中，“命令行”窗口可以拖放为浮动

9、窗口。 “AutoCAD文本窗口”是记录AutoCAD命令的窗口，是放大的“命令行”窗口，它记录了已执行的命令，也可以用来输入新命令。在AutoCAD 2007中，可以选择“视图”|“显示”|“文本窗口”命令、执行TEXTSCR命令或按F2键来打开AutoCAD文本窗口，它记录了对文档进行的所有操作 。（一）、软件及操作界面 状态行 状态行用来显示AutoCAD当前的状态，如当前光标的坐标、命令和按钮的说明等。 在绘图窗口中移动光标时，状态行的“坐标”区将动态地显示当前坐标值。坐标显示取决于所选择的模式和程序中运行的命令，共有“相对”、“绝对”和“无”3种模式。 状态行中还包括如“捕捉”、“栅

10、格”、“正交”、“极轴”、“对象捕捉”、“对象追踪”、DUCS、DYN、“线宽”、“模型”(或“图纸”)10个功能按钮。（二）、基本操作 CAD的工作方式包括鼠标操作和键盘操作。 鼠标操作是直接使用鼠标选择菜单命令或工具按扭来调用命令；而键盘操作是使用键盘在命令行输入命令语句，来调用CAD的操作命令。 1、新建窗口 a、执行菜单中的“文件”“新建”命令 b、单击工具栏中的“新建”按钮 c、在命令行中输入NEW命令，然后按下回车键 执行以上操作后，会弹出“选择样板”对话框，在该对话框中选择合适的模板来创建新的文件。通常情况下选择默认模板（），然后单击“打开”按钮即可。（二）、基本操作 2、CAD

11、的命令及输入方法 CAD的命令用于控制CAD绘图与编辑的方式。 在屏幕底部的命令行中显示有“命令：”的提示，表明CAD处理准备接受命令状态。命令行不仅向用户显示信息，而且还记录已执行的操作。操作命令的输入方式为：在命令行输入命令名后，按下回车键或空格键。 3、命令的终止和重复使用 、命令终止：在执行CAD操作命令的过程中，可以随时按上Esc键或回车键，终止命令的执行。 、若要重复上一条执行过的命令，则直接按下回车键或空格键。（二）、基本操作 4、取消、恢复操作 利用图形放弃、恢复功能，可对绘图过程中的操作进行取消或恢复。该命令是“放弃”（U或UNDO）、恢复“，执行该命令的方法有如下3种： a
